适用领域:
无尘切割任何理想的几何轮廓。
适用于汽车工业、家具工业、包装工业、建筑工业、日用品等。
可切割材料有:
聚氨酯,HR+CMHR, PU软性泡沫,粘性泡沫,胶乳,Basotect ®,复合泡沫,框型泡沫,聚乙烯
可切割图形:
适用于切割块状产品;波浪状;带弧度的等规则、不规则形状等,二维和简单三维产品。
技术参数
标准 | 定制 | |
切割泡块长度 | 50000mm | 50000mm以上 |
切割泡块高度 | 1250mm | 1500mm |
切割泡块宽度 | 2200mm | 2300mm |
工作台面 | 可90 ° 自动 回转工作台 | |
交流电源 | 380V 3相4 线 | |
总功率 | 10KW | |
切割精度 | ± 0.5mm | |

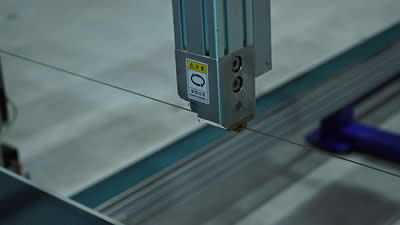

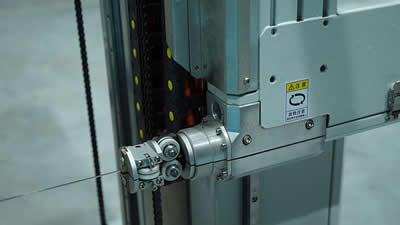

刀具 | 刀具张紧气压5bar 环型刀具 刀具尺寸0.6mm*3~5mm*11000mm 线速度15m /s | |

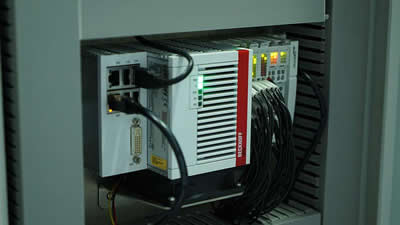

操作选项 | 调制解调器(远距离诊断和维护) 自动回转工作台 自动编程软件 电脑操作台 自动角度校正 绝对值控制系统 | |
最大切割速度 | 取决于被切割的材料,最快速度为30m/min |

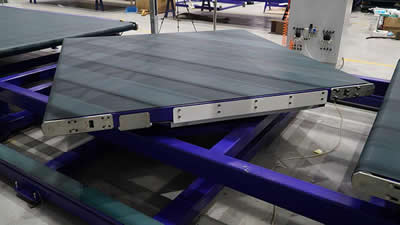

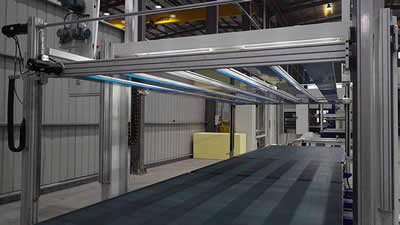

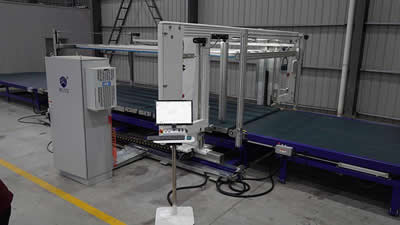

GHL4 高效水平轮廓裁切流水线细节图

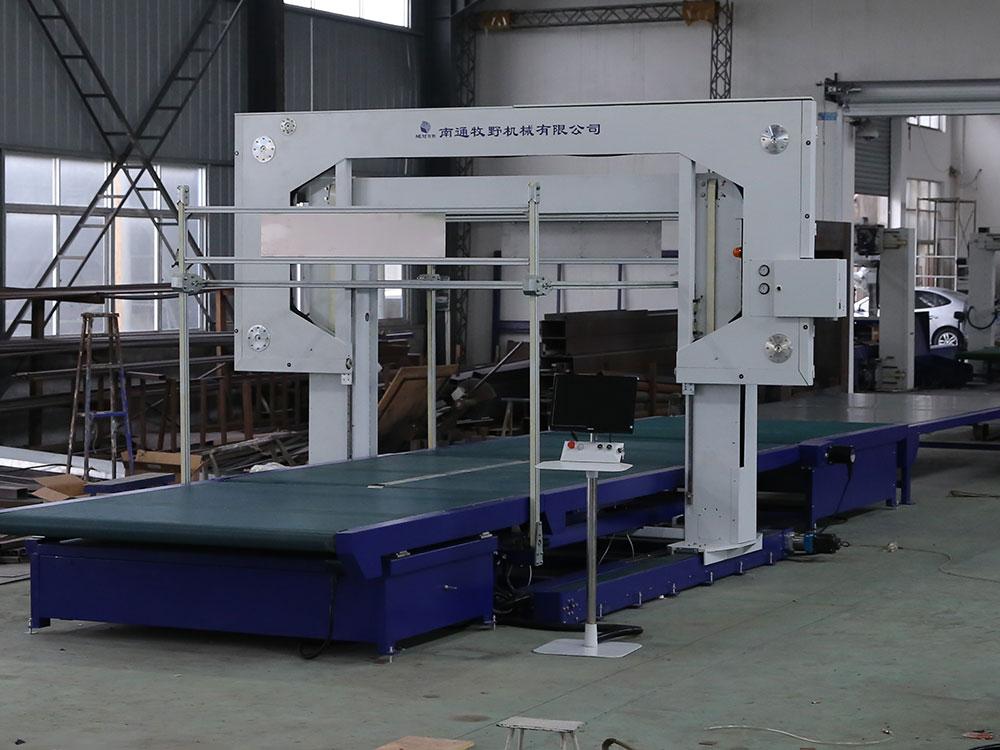

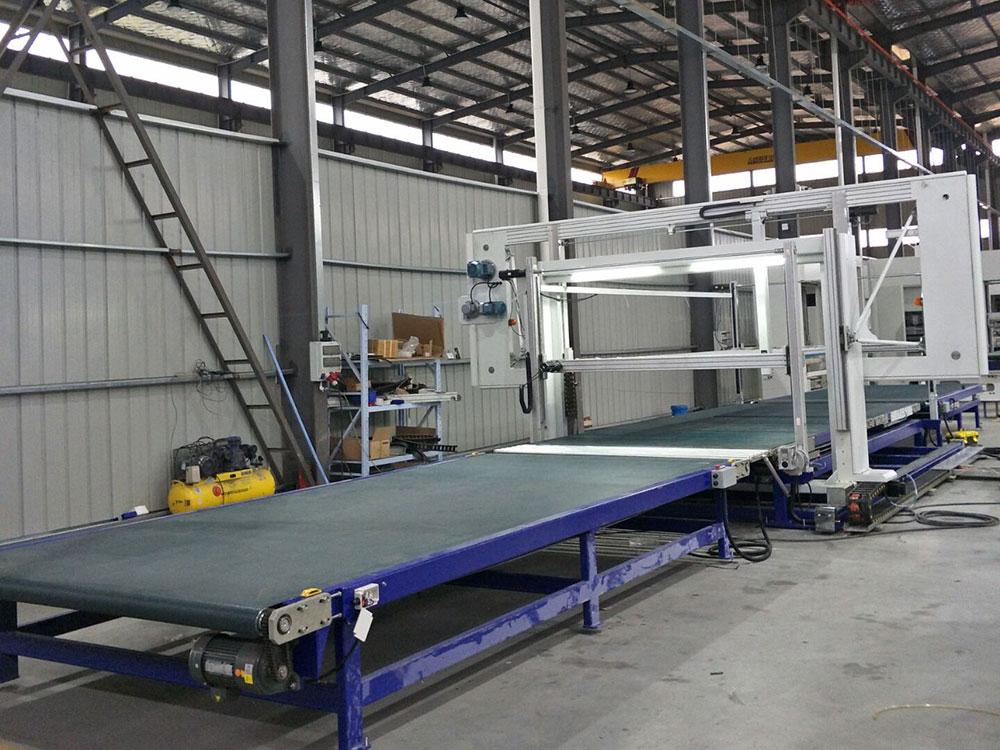

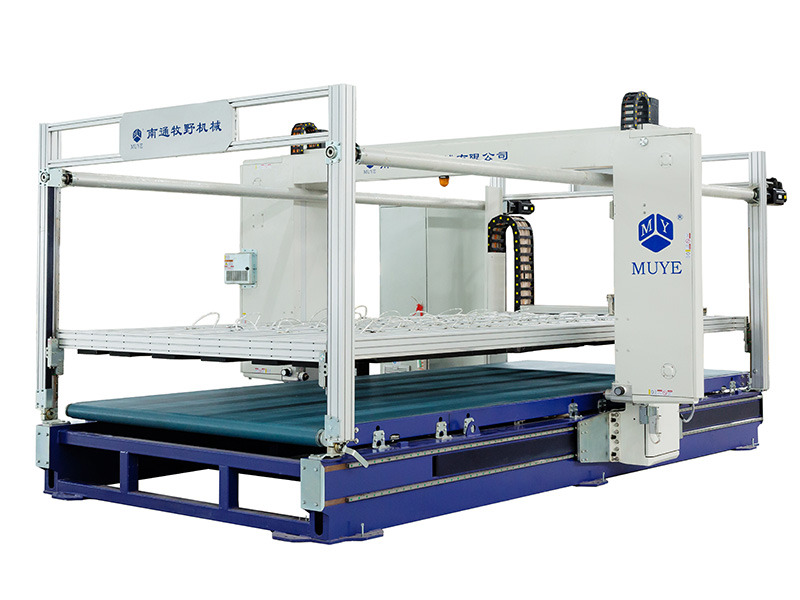

南通牧野GHL4水平轮廓裁切流水线是在GH1机型的基础上的又一大提升,是针对横向切割异形量较大的用户而开发的,它是将海绵长泡体放置于平台上,按生产需要分段、一次切割成型,并能实现自动化连续作业的一种切割方式。
性能特点:
1. 所需空间小(仅为同类型产品的5%)
2. 电能消耗低
3. 切割效率高(环刀代替振动刀,切割速度是振动刀的两至三倍)
4. 切割精度高(旋转平台加压架的独特设计)
5. 产品包装方便快捷(实现加工与包装的同时进行)
6. 海绵利用率实现最大化
7. 大幅度降低人工劳动生产成本
